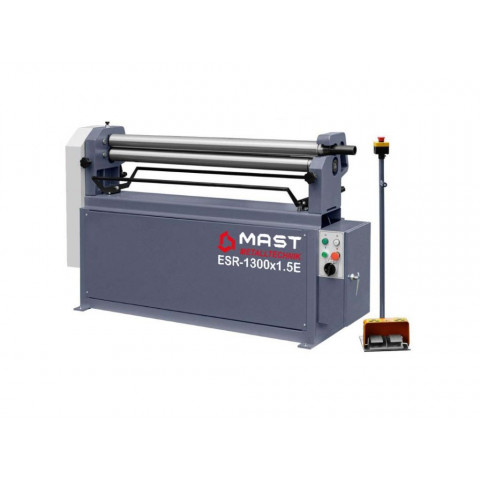

Вальцювальний верстат MAST Metalltechnik ESR-1300x1.5E

Вальцювальний верстат MAST Metalltechnik ESR-1300x1.5E з електромеханічним приводом та тривалковою конструкцією призначений для виготовлення циліндричних, дугоподібних і частково конічних форм з листового металу товщиною до 1,5 мм і з шириною листів до 1300 мм. Електродвигун потужністю 0,75 кВт з редукторною передачею забезпечує стабільне обертання валків зі сталою швидкістю. Додатковою перевагою є реверс двигуна, який дозволяє змінювати напрямок обертання валків для коригування положення листа та виведення заготовки.

Валки виготовлені із загартованої сталі і мають діаметр 60 мм. Асиметрична конструкція дозволяє попередній підгин кромки і забезпечує поступове, контрольоване гнуття. Ексцентриковий затиск надійно фіксує лист, а поворотно-відкидний механізм верхнього вала спрощує зняття готового виробу. Для налаштування радіуса згину задній вал регулюється вручну за допомогою маховика. Ергономічна панель керування на передній частині та виносна стійка з ножною педаллю і кнопкою аварійної зупинки роблять цей вальцювальний верстат з електроприводом надзвичайно зручним в експлуатації.

Особливості вальцювального верстата MAST Metalltechnik ESR-1300x1.5E

• Максимальна товщина листового металу - 1,5 мм
• Максимальна ширина листа - 1300 мм
• Електродвигун потужністю 0,75 кВт
• Реверс двигуна
• 3 валки із загартованої сталі
• Діаметр валків - 60 мм
• Асиметрична конструкція валків
• Ручне регулювання заднього вала
• Поворотно-відкидний механізм верхнього вала
• Ексцентриковий затиск заготовки
• Ергономічна панель керування на передній частині верстата
• Виносна стійка з ножними педалями і кнопкою аварійної зупинки
• Жорстка чавунна станина
• Габаритні розміри (ДхШхВ) - 1710x500x1100 мм
• Вага 270 кг.

Часті запитання

Більше про вальцювальні верстати, їх конструкцію та роботу читайте у відповідях на запитання.

На що впливає діаметр валків вальцювального верстата?

Від діаметра валків залежить мінімальний радіус згину металу. Більші валки дозволяють обробляти товстіший метал і великі радіуси. Менші валки підходять для тонкого металу та дрібних деталей.

Чому важлива жорсткість станини вальцювального верстата?

Жорстка станина зменшує вібрації під час вальцювання, що гарантує точність радіусів і профілю, особливо при роботі з товстим металом або довгими заготовками.

Які є типи вальцювальних верстатів за кількістю валків?

За кількістю валків вальцювальні верстати бувають:

• Тривалкові симетричні - центральний валок зміщується вертикально. Вимагають двох окремих етапів для підгину кромки та вальцювання
• Тривалкові асиметричні - один бічний валок фіксований, інший зміщується горизонтально та вертикально. Дозволяють попередньо підігнути кромку за один прохід
• Чотиривалкові - мають один верхній (ведучий), один нижній (затискний) і два бічні (формуючі) валки. Найбільш точні і дозволяють вальцювати виріб за один прохід без виймання листа.

Навіщо у вальцювальному верстаті потрібен реверс двигуна?

Реверс двигуна забезпечує кілька важливих переваг:

• Полегшення виведення готового виробу
• Можливість коригування положення листа
• Зміна напрямку подачі листа
• Зручне керування попереднім підгином кромки.

Яку максимальну товщину листа може згинати електромеханічний вальцювальний верстат?

Максимальна товщина листа залежить від потужності двигуна, діаметра і довжини валків вальцювального верстата, а також типу металу. Різні моделі можуть працювати з листами товщиною від 1 до 5 мм.
