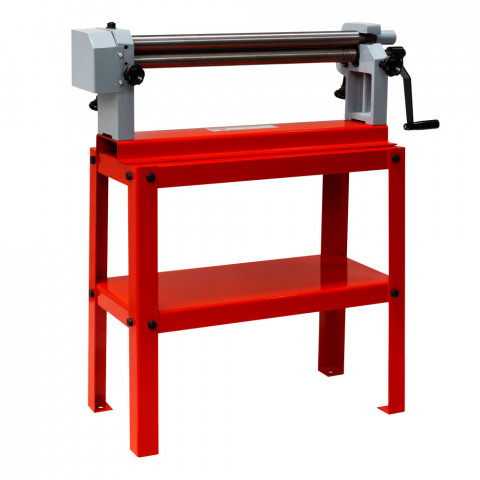

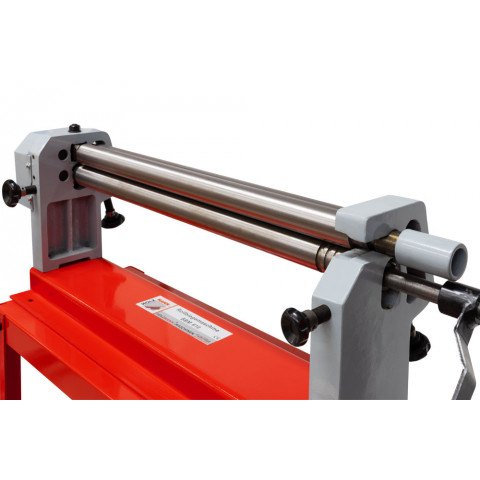

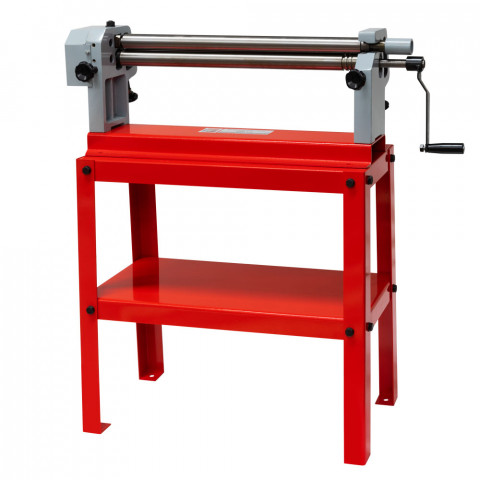

Вальцювальний верстат Holzmann BBM 610

Листозгинальний верстат Holzmann BBM 610 призначений для виготовлення циліндричних і конічних форм з листового металу на штучних та дрібносерійних виробництвах. Максимальна товщина листа, з якою може працювати верстат, становить 0,8 мм. Ширина листа - до 610 мм. Тривалкова конструкція забезпечує точність і високу якість згинів, а ручний привід - максимальний контроль над процесом.

Діаметр валків становить 38 мм, матеріал виготовлення - загартована, шліфована сталь. Для виготовлення конічних форм задній вал можна встановити під кутом до передніх. Ексцентриковий затиск забезпечує надійну фіксацію листа. Корпус верстата жорсткий і міцний, а передаточні шестерні загартовані і стійкі до скручування, що гарантує надійну, довготривалу службу. Завдяки компактності і невеликій вазі, цей ручний вальцювальний верстат можна легко перевозити з об’єкта на об’єкт.

Особливості листозгинального верстата Holzmann BBM 610

• Максимальна товщина листового металу - 0,8 мм
• Робоча ширина - 610 мм
• 3 валки із загартованої, шліфованої сталі діаметром 38 мм
• Зміщення заднього вала для виготовлення конічних форм
• Ексцентриковий затиск заготовки
• Підйом і опускання заднього валка для регулювання радіуса згину
• Загартовані передаточні шестерні
• Міцний, жорсткий корпус
• Компактний розмір
• Вага 37 кг.

Часті запитання

Більше про тривалкові згинальні верстати - у відповідях на часті запитання.

Для яких робіт використовуються тривалкові згинальні верстати?

Тривалкові верстати призначені для формування листового металу в циліндри, конуси, жолоби та інші округлі форми. Це один із найефективніших способів отримання круглих металевих деталей без зварювання по всій довжині.

Чим тривалкові верстати кращі за двовалкові?

Порівняно з двовалковими, тривалкові верстати універсальніші і точніші. Три валки дозволяють:

• Починати прокатку без додаткового попереднього згину
• Отримувати більш рівномірну криву
• Краще контролювати радіус згину
• Працювати з різними типовими формами (конуси, дуги, кільця).

Яке значення має діаметр валків згинального верстата?

Валки меншого діаметра краще підходять для роботи з тонкими і дрібними заготовками. Більші за діаметром валки витримують більші навантаження і забезпечують більш плавну форму.

Від чого залежить максимальна товщина металу, яку може зігнути вальцювальний  верстат?

Максимальна товщина листа залежить від ряду параметрів верстата:

• Діаметр і довжина валків
• Матеріал і твердість валків
• Тип приводу (ручний, електричний, гідравлічний)
• Жорсткість станини.

Який мінімальний радіус згину можна зробити на тривалковому верстаті?

Мінімальний радіус згину залежить від діаметра центрального валка. Чим менший валок — тим менший мінімальний радіус.
