Вальцювальний верстат CORMAK ESR-1300/1,5

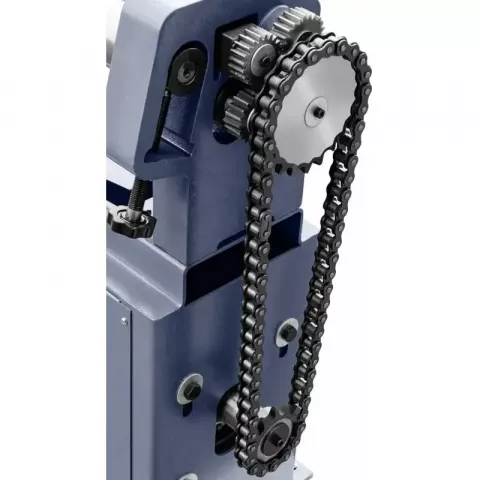

Вальцювальний верстат CORMAK ESR-1300/1,5 електромеханічного типу забезпечує якісне і точне згинання листового металу з метою виготовлення виробів циліндричної та конічної форми. Призначений для роботи з товщиною листа до 1,5 мм і шириною листа до 1300 мм. Працює на базі електродвигуна потужністю 750 Вт. Обертання від двигуна на валки передається через систему шестерень і ланцюгову передачу.

Верстат оснащений 3 асиметрично розташованими валками діаметром 90 мм, які мають гладку, поліровану поверхню. На валках є канавки для згинання прутка. Верхній вал обертається в обидві сторони, обладнаний ексцентриковим затискачем і поворотно-відкидним механізмом для полегшення зняття заготовки. Нижній і бічний валки вручну регулюються по висоті. Керується цей електричний вальцювальний верстат за допомогою виносної ножної педалі.

При роботі з низьковуглецевою сталлю 1,5 мм мінімальний діаметр одержуваної заготовки складе не менше 100 мм (дана інформація є довідковою та залежить від сорту, міцності, термообробки матеріалу, а також його довжини та товщини).

При роботі з товщиною металу ≤ 1,0мм (нержавіюча сталь) максимально можливий мінімальний діаметр може становити 110 мм (дана інформація є довідковою та залежить від сорту, міцності, термообробки матеріалу, а також його довжини та товщини).

Часті запитання

Щоб більше дізнатися про особливості вальцювальних верстатів, перегляньте відповіді на часті запитання.

Які існують типи вальцювальних верстатів?

Вальцювальні верстати поділяються на:

• Двохвальцеві - найпростіший тип, використовуються для вирівнювання листового металу та надання йому невеликої кривизни. Один вал зазвичай є приводним, а інший – притискним
• Трьохвальцеві - найпоширеніший тип, призначений для згинання листового металу в циліндри та дуги. Можуть мати симетричне або асиметричне розташування валів
• Чотирьохвальцеві — для більш точної обробки і роботи з товстими листами.

Чим відрізняються симетричні і асиметричні трьохвальцеві верстати?

У симетричних трьохвальцевих верстатах два нижні вали є приводними і розташовані симетрично відносно верхнього регульованого вала, який опускається строго по центру між ними. Добре підходять для простого прокатування труб, циліндрів і кілець, а також згинання деталей з постійним радіусом кривизни. Але вимагають попереднього згинання обох кінців листа окремо перед з’єднанням в кільце.

В асиметричних моделях один нижній валок трохи зміщений вперед або назад відносно іншого, а верхній валок регулюється по висоті. Лист подається не строго посередині, а трохи зі зміщенням, що дозволяє згинати його поступово й затискати без попередньої операції. Дозволяють виконувати попереднє згинання без зняття листа з верстата і забезпечують вищу точність обробки.

Які параметри металу впливають на вибір вальцювального верстата?

При виборі вальцювального верстата необхідно врахувати такі характеристики металу:

• Товщина - визначає необхідну потужність верстата та потрібне зусилля згинання
• Тип - різні метали мають різну пластичність та опір деформації, що впливає на необхідне зусилля згинання та мінімальний радіус кривизни. Для твердих сталей потрібні потужніші верстати
• Ширина листа - визначає необхідну довжину валів верстата.

Як визначається мінімальний діаметр згину на вальцювальному верстаті?

Зазвичай мінімальний діаметр згину становить 1,5-3 діаметри верхнього валка. Також має значення товщина листа.

Які матеріали можна обробляти на вальцювальному верстаті?

Вальцювальні верстати найчастіше використовуються для обробки сталі, алюмінію, міді та латуні.
