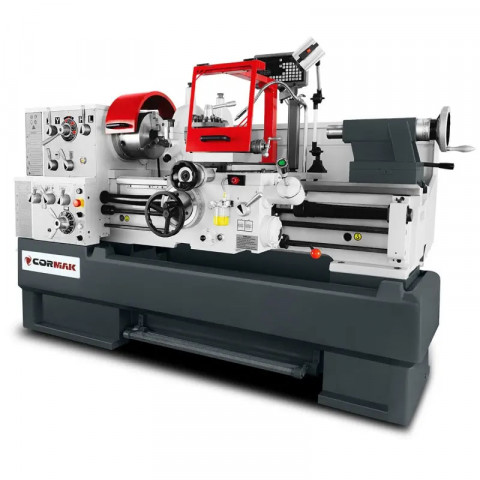

Універсальний токарний верстат CORMAK TORNADO 460x1000

Універсальний токарний верстат CORMAK TORNADO 460x1000 призначений для зовнішнього і внутрішнього точіння деталей, свердління, розсвердлювання і зенкування отворів, нарізання різних типів різьби та інших токарних робіт по металу. Міжцентрова відстань 1000 мм і максимальний діаметр обробки 460 мм закривають 90% потреб стандартного виробництва, а отвір шпинделя 82 мм дозволяє обробляти довгі труби і прутки без їх попереднього розрізання.

Шпиндель встановлений на високоточних підшипниках та має кріплення D1-8 CAMLOCK і конус МК7, що мінімізує биття і дає можливість використання важкої оснастки. Трифазний асинхронний двигун потужністю 5,5 кВт забезпечує достатній крутний момент для обточування твердих матеріалів і стабільну роботу без просідань. Механічна 12-ступенева коробка передач із загартованими, шліфованими шестернями та універсальна механічна коробка подач з валом подач і ходовим гвинтом роблять цей токарний верстат з різьбонарізанням точним і надійним протягом усього терміну служби. Масивна станина шириною 300 мм та індукційно загартовані, шліфовані напрямні гарантують збереження геометрії на довгі роки.

Особливості універсального токарного верстата CORMAK TORNADO 460x1500

• Відстань між центрами - 1000 мм
• Максимальний діаметр обробки над станиною - 460 мм
• Максимальний діаметр обробки над супортом - 274 мм
• Жорсткий шпиндель на прецизійних підшипниках
• Отвір шпинделя - 82 мм
• Конус шпинделя МК7
• Кріплення патрона D1-8 CAMLOCK
• Напруга живлення - 400 В
• Потужність двигуна - 5,5 кВт
• Механічна 12-ступенева коробка передач із загартованими, шліфованими шестернями у масляній ванні
• Діапазон обертів шпинделя - 25-2000 об/хв
• Універсальна механічна коробка подач з валом подач і ходовим гвинтом
• Діаметр ходового гвинта - 35 мм, крок - 6 мм
• Запобіжна муфта
• Нарізання метричної, дюймової, модульної і DP різьби без частої зміни шестерень
• Діапазон поздовжніх подач - 0,054-3,04 мм/об
• Діапазон поперечних подач - 0,014-0,784 мм/об
• Різці 25х25 мм

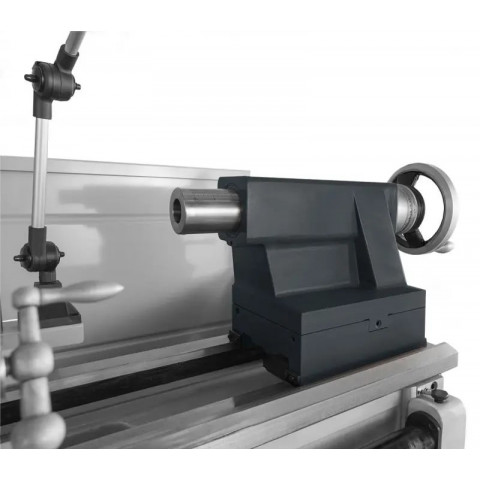

• Хід пінолі задньої бабки - 120 мм
• Діаметр пінолі задньої бабки - 60 мм
• Конус задньої бабки МК4
• Цифрова індикація по 3 осях
• Система охолодження ЗОР з насосом 0,09 кВт
• Лита чавунна станина шириною 300 мм
• Габаритні розміри - 2720x1040x1340 мм
• Вага - 2445 кг.

Комплектація універсального токарного верстата CORMAK TORNADO 460x1000

В стандартну комплектацію входять:

• Цифрова індикація на 3 осі

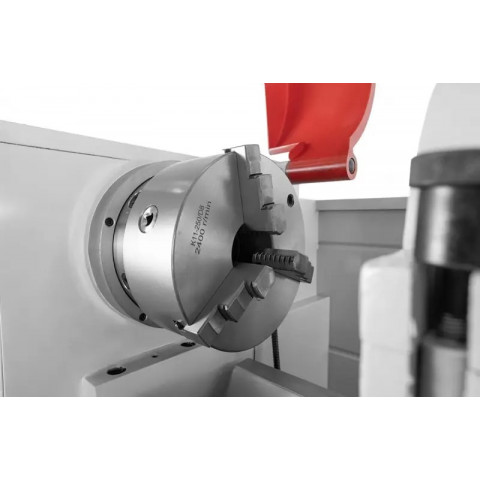

• 3-кулачковий патрон 250 мм
• 4-кулачковий патрон 320 мм

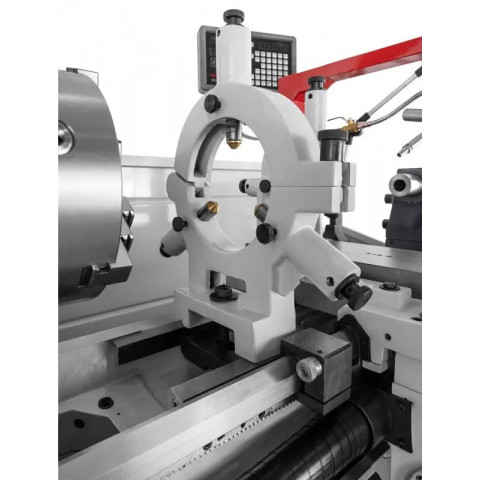

• Рухомий і нерухомий люнети
• Обертовий центр MK4
• Система охолодження ЗОР
• Світлодіодне освітлення
• Віброопори
• Захисні кожухи
• Сервісні інструменти.

Часті запитання

Для кращого розуміння конструкції та роботи універсальних токарних верстатів перегляньте відповіді на часті запитання.

Чому універсальні токарні верстати завжди мають масивну станину?

Масивна станина — це основа точності. Важка лита конструкція гасить вібрації, мінімізує мікродеформації, забезпечує стабільність при зніманні металу і зберігає геометрію навіть після років експлуатації. Чим важчий верстат - тим стабільніша обробка.

Чому важлива ширина станини універсального токарного верстата?

Широка станина підвищує жорсткість, зменшує вібрації, покращує точність при обробці довгих деталей і дозволяє працювати з великими масами.

Чому напрямні станини токарних верстатів часто індукційно загартовані?

Напрямні — це зона постійного тертя. Їх загартування підвищує твердість поверхні, зменшує знос, забезпечує довготривале збереження геометрії і стабільну точність.

Чому важлива точність кроку ходового гвинта токарного верстата?

Ходовий гвинт відповідає за різьбу, і точність його кроку визначає точність профілю різьби і її відповідність стандартам.

Чим визначається ресурс універсального токарного верстата?

Ресурс універсального токарного верстата визначається якістю литва, точністю механічної обробки напрямних, підшипниками шпинделя, якістю шестерень коробки передач і регулярністю змащування.
