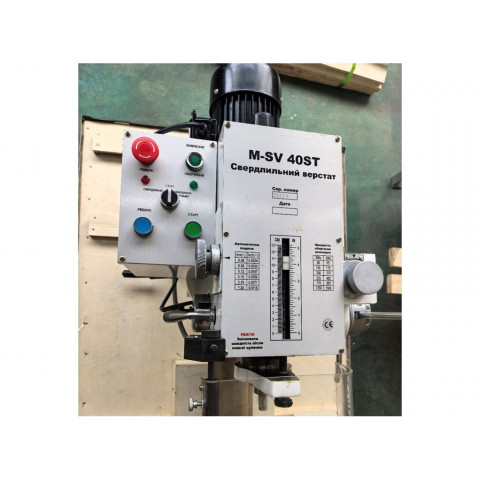

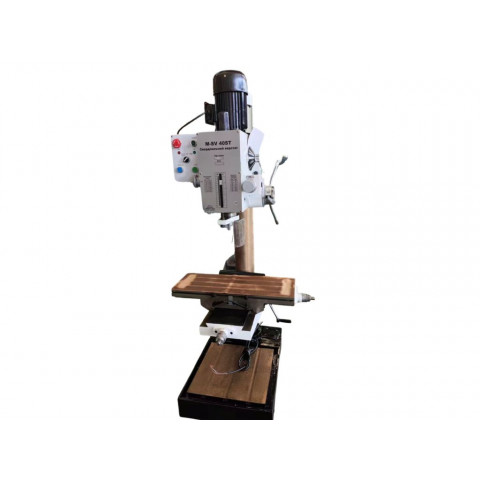

Свердлильний верстат MAST Metalltechnik M-SV40ST

Свердлильний верстат MAST Metalltechnik M-SV40ST - це професійне обладнання для роботи зі сталлю, чавуном і кольоровими металами, яке дозволяє свердлити отвори діаметром до 40 мм, а також виконувати розсвердлювання, зенкування та нарізання різьби. Жорсткий шпиндельний вузол із радіально-упорними підшипниками забезпечує високу точність під навантаженням, а механічна коробка швидкостей зі сталевими шестернями - точну передачу моменту і високий крутний момент на низьких обертах. Автоматична подача шпинделя (0,06- 0,3 мм/об) забезпечує рівномірний рух інструмента і його плавне, контрольоване заглиблення.

Поворотні на 360° свердлильна голова і стіл дозволяють виконувати обробку під різними кутами та обробляти габаритні заготовки без додаткових пристосувань. Стіл подовженої форми розміром 730х210 мм зручний для операцій фрезерування і роботи з довгими деталями. Великий вертикальний хід столу дозволяє обробляти високі деталі без їх перевертання і встановлювати додаткову оснастку. Цей свердлильний верстат 40 мм має жорстку конструкцію з великою площею опори та товстостінною полірованою колоною, що гарантує його точність, стабільність і надійність.

Особливості свердлильного верстата MAST Metalltechnik M-SV40ST

• Максимальний діаметр свердління - 40 мм
• Трифазне живлення
• Потужність двигуна - 1,1 кВт
• Механічна коробка передач
• Загартовані сталеві шестерні у масляній ванні
• Поворотна на 360° свердлильна голова
• Жорсткий шпиндель з конусом МК4
• Радіально-упорні підшипники високого класу точності
• Виліт шпинделя - 290 мм
• Хід пінолі - 130 мм
• Автоматична подача пінолі у діапазоні 0,06-0,3 мм/об
• Ручна подача пінолі за допомогою важеля
• Реверс шпинделя
• 6-ступеневе регулювання обертів шпинделя у діапазоні 80-1250 об/хв
• Відстань від шпинделя до столу - 725 мм
• Відстань від шпинделя до основи - 1125 мм
• Розмір столу - 730х210 мм
• Великий вертикальний хід столу
• Поворот столу на 360° навколо колони
• Розмір основи - 417х416 мм
• Т-подібні пази на столі та основі
• Обмежувач глибини свердління зі шкалою
• Система охолодження ЗОР з насосом 0,04 мм
• Товстостінна колона з полірованою поверхнею
• Жорстка посадка колони в станині
• Велика площа опори
• Габаритні розміри - 1850х750х1000 мм
• Вага 530 кг.

Часті запитання

Для кращого розуміння особливостей свердлильних верстатів по металу перегляньте відповіді на часті запитання.

Чому конус MK4 вважається перевагою свердлильного верстата?

Конус MK4 дозволяє використовувати великі свердла, передавати високий крутний момент і застосовувати важке оснащення, що розширює можливості свердлильного верстата.

Для чого свердлильному верстату потрібна автоматична подача пінолі?

Автоматична подача пінолі забезпечує рівномірний рух інструменту, кращу якість отворів, стабільність у серії та менше навантаження на оператора.

Які переваги дає великий вертикальний хід столу свердлильного верстата?

Великий вертикальний хід столу дозволяє працювати з високими деталями, різною оснасткою та корпусними заготовками без втрати робочого простору.

Які конструктивні елементи свердлильного верстата впливають на точність отворів?

Точність отворів насамперед залежить від жорсткості шпинделя та станини, якості підшипників, стабільності подачі та правильного кріплення заготовки.

Як впливає на роботу свердлильного верстата хід пінолі?

Від ходу пінолі залежать:

• Максимальна глибина свердління за один прохід
• Точність і співвісність отворів
• Продуктивність роботи
• Зручність роботи з оснасткою
• Універсальність верстата.
