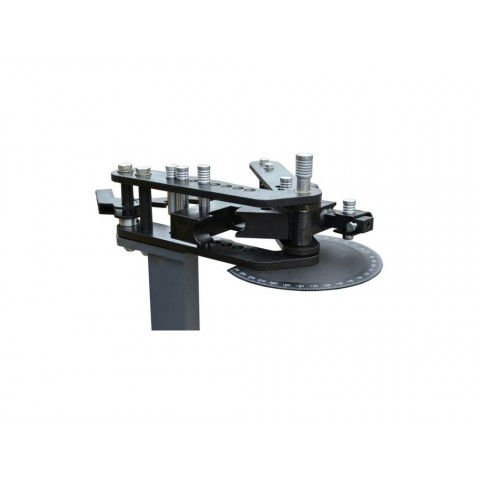

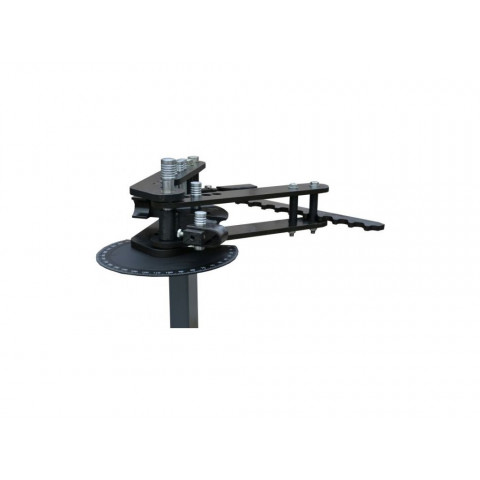

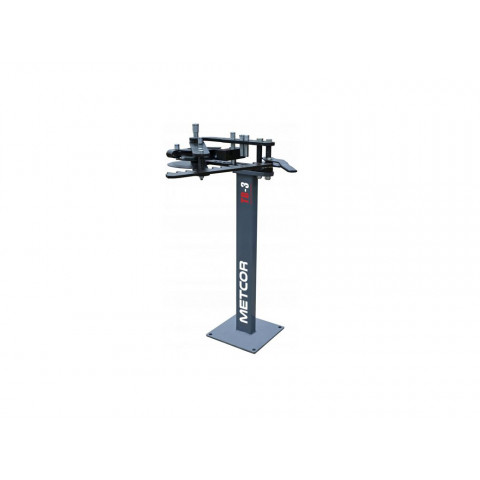

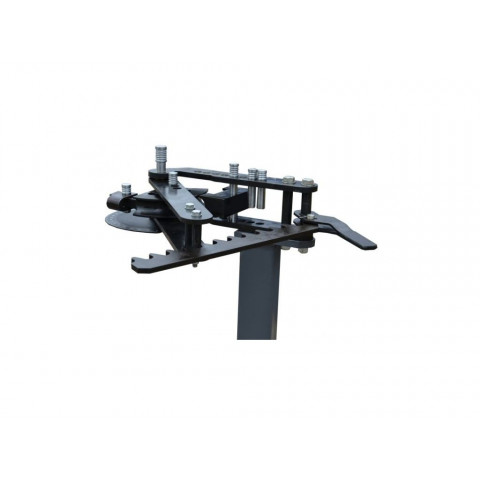

Ручний верстат для згинання труб METCOR TB3

Ручний верстат METCOR TB3 призначений для гнуття труб з м’якої сталі, нержавіючої сталі та алюмінію під кутом 0-270°. Можливість роботи з діаметрами труб від 10 мм до 50,8 мм робить його універсальним для майстерень і невеликих виробництв. Комплектується прес-формами діаметром 25 мм, 33,7 мм і 42,4 мм, що дозволяє працювати з найбільш поширеними діаметрами труб без додаткових витрат на оснастку.

Згинання здійснюється за допомогою довгого важеля. Пряма передача моменту на вісь матриці забезпечує мінімальні втрати зусилля, вищу точність кута вигину і мінімум деформацій труби. Масивний посадочний вал великого діаметра гарантує точне співвісне встановлення згинальної матриці, відсутність бокового зміщення та стабільну геометрію обертання. Вертикальна компоновка конструкції дозволяє краще контролювати площу згину і прикладати зусилля корпусом. Масивна опорна плита забезпечує стійкість при експлуатації, а анкерні отвори дають можливість надійно зафіксувати цей ручний трубозгинальний верстат на робочій поверхні.

Особливості ручного верстата для згинання труб METCOR TB3

• Діаметр труб - 10-58 мм
• Матеріал труб - м’яка сталь, нержавіюча сталь, алюміній
• Кут згину - 0-270°

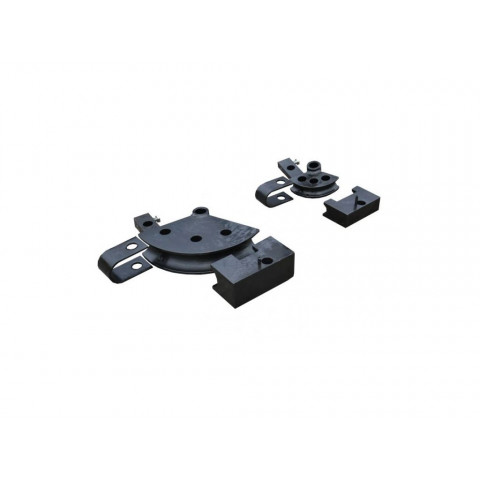

• Три змінні матриці (25 мм/ 33,7 мм/ 42,4 мм)
• Ручний привід за допомогою довгого важеля
• Пряма передача моменту на вісь матриці
• Масивний сталевий посадочний вал великого діаметра
• Притискна планка і опорні ролики
• Гвинтове регулювання

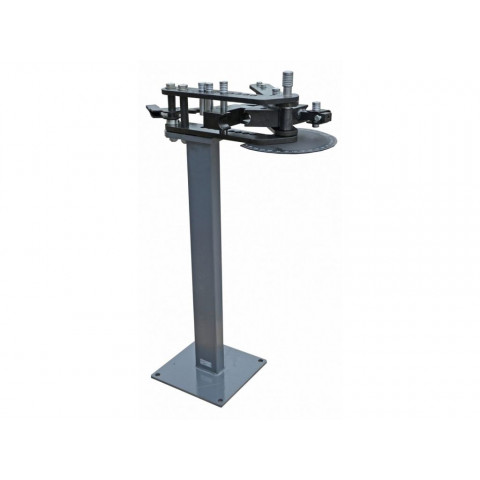

• Вертикальна стійка з профільної труби
• Масивна опорна плита з отворами під анкери
• Габаритні розміри - 980x340x360 мм
• Вага - 70 кг.

Часті запитання

Більше дізнатися про конструкцію та роботу ручних трубозгинальних верстатів допоможуть відповіді на запитання.

Чому у ручних трубогибів така масивна рама?

Під час згинання виникає великий крутний момент. Якщо рама “грає”, то змінюється радіус, з’являється перекіс і зменшується точність. Масивна рама забезпечує жорсткість і повторюваність вигину.

Чому важлива точність посадочного вала трубозгинального верстата?

Матриця обертається строго навколо осі вала. Якщо вал має биття, овальність або встановлений не по центру, радіус вигину буде “плавати”.

Чому для невеликих майстерень ручний трубогиб часто кращий за гідравлічний?

Тому що ручний трубогиб швидко переналаштовується, не потребує електрики, дозволяє відчувати опір матеріалу і контролювати момент вигину, а також краще підходить для труб діаметром до 40-50 мм, які найчастіше використовуються у невеликих майстернях.

Чому ручні трубозгинальні верстати зазвичай мають вертикальну компоновку?

У вертикальній компоновці основне навантаження йде вниз і менше ризику перекосу конструкції, тоді як у горизонтальній виникали б сильні бокові навантаження. Також вертикальна конструкція дозволяє використовувати вагу власного тіла, а не лише силу рук, що дозволяє гнути твердіші матеріали і робить рух більш контрольованим.

Що визначає максимальний кут згину ручного трубогиба?

Максимальний кут згину залежить від кількох факторів:

• Розташування притискного ролика
• Довжина важеля та хід механізму
• Геометрія матриці
• Жорсткість вала та матриці
• Конструкція рами
• Діаметр труби.
