Гідравлічний трубозгинальний верстат Holzmann RBM 10

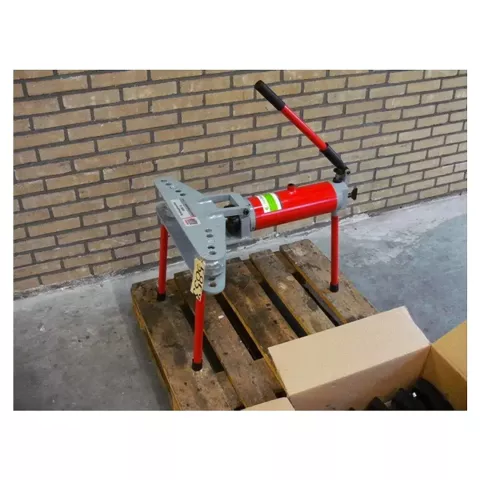

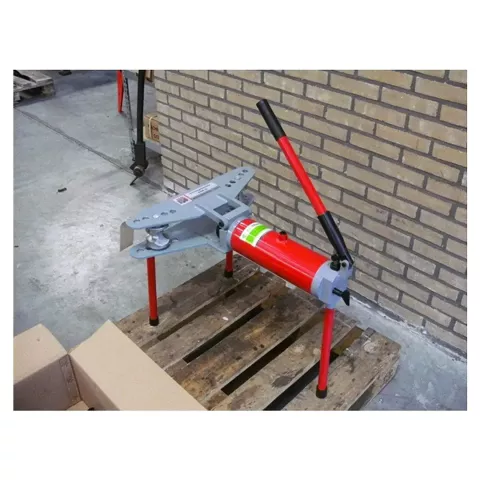

Гідравлічний трубозгинальний верстат Holzmann RBM 10 призначений для згинання порожнистих труб (водопровідних, газопровідних тощо) з різних матеріалів за допомогою гідравлічного приводу із зусиллям 10 тонн. Комплектується набором роликів для труб діаметром ½″, ¾″, 1″, 1¼″, 1½″, 2″. Розмір труб - 21,3 мм, 26,8 мм, 33,5 мм, 42,3 мм, 48 мм, 60 мм. Для згинання використовується довгий важіль з гумовою ручкою. Максимальний хід поршня - 155 мм. Автоматичне відведення поршня у вихідне положення після завершення згинання полегшує роботу і допомагає економити робочий час.

Функція самоочищення гідроциліндра запобігає накопиченню забруднень і зменшує частоту його обслуговування. Шарнірна відкидна рама дозволяє швидко розмістити і зняти заготовку. Завдяки міцній сталевій конструкції на 3 ніжках цей ручний гідравлічний трубозгин стабільний на будь-якій поверхні.

Особливості гідравлічного трубозгинального верстата Holzmann RBM 10

• Гідравлічний привід
• Зусилля - 10 тонн
• Хід поршня - 155 мм
• Автоматичне відведення поршня
• Функція самоочищення гідравлічного циліндра
• Ролики для труб діаметром ½″, ¾″, 1″, 1¼″, 1½″, 2″
• Розмір труб - 21,3 мм, 26,8 мм, 33,5 мм, 42,3 мм, 48 мм, 60 мм
• Згинання за допомогою довгого важеля з гумовим хватом
• Шарнірна відкидна рама
• Стійка металева конструкція на 3 ніжках
• Незалежність від зовнішніх джерел живлення
• Невеликий розмір і вага
• Сертифікація СЄ.

Часті запитання

Відповіді на поширені запитання допоможуть більше дізнатися про гідравлічні трубозгинальні верстати та їх особливості.

Як працює гідравлічний трубозгинальний верстат?

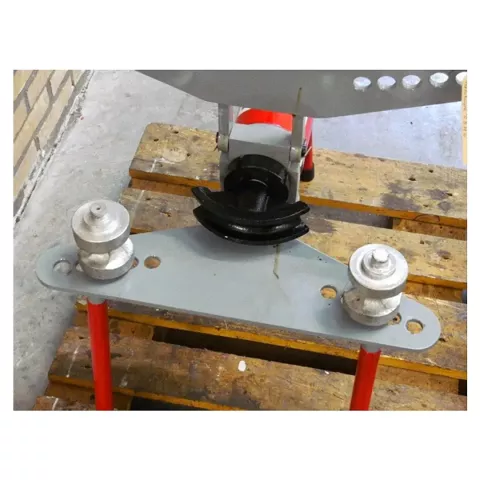

Оператор вставляє трубу між опорними роликами та формувальним пуансоном, після чого за допомогою гідравлічного приводу (ручного або ножного) приводить у дію циліндр. Пуансон тисне на трубу, згинаючи її на заданий кут без деформації або зминання.

Які існують типи гідравлічних трубозгинальних верстатів?

За способом керування гідравлічні трубозгинальні верстати є ручні та електричні, а за положенням згину - горизонтальні та вертикальні.

За якими параметрами вибирати гідравлічний трубозгинальний верстат?

Важливі такі характеристики:

• Зусилля згину
• Діапазон діаметрів труб, які підтримує верстат
• Набір матриць (насадок)
• Тип конструкції — вертикальна чи горизонтальна
• Робочий хід поршня
• Можливість фіксації кута згину
• Матеріал корпуса — бажано литий або з посиленого металу.

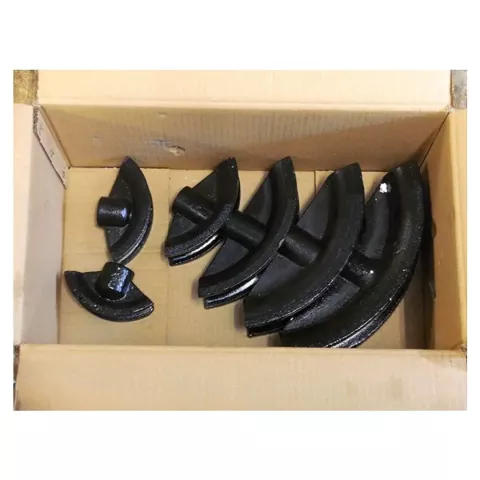

Навіщо потрібний набір матриць в гідравлічному трубозгинальному верстаті?

Матриця відповідає діаметру труби і забезпечує правильну геометрію згину без зминань. Зазвичай такі верстати комплектуються 6-8 насадками для різних діаметрів труб.

Які обмеження мають гідравлічні трубозгинальні верстати?

Гідравлічні трубозгинальні верстати не підходять для масового виробництва і не можуть згинати квадратні і профільні труби без спеціальних насадок. Також є обмеження по довжині труби.
