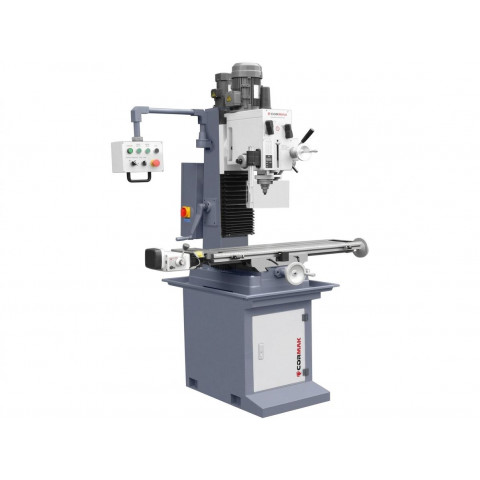

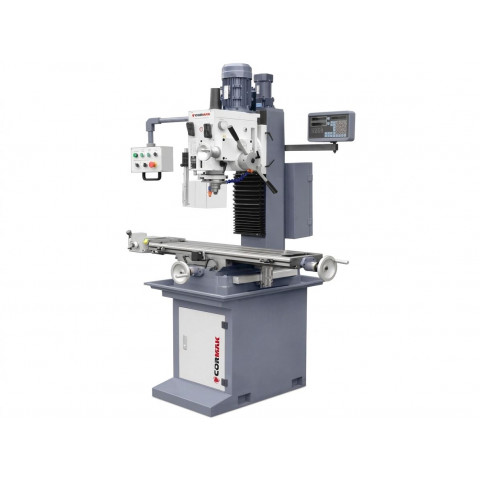

Фрезерно-свердлильний верстат CORMAK ZX 7055 DRO

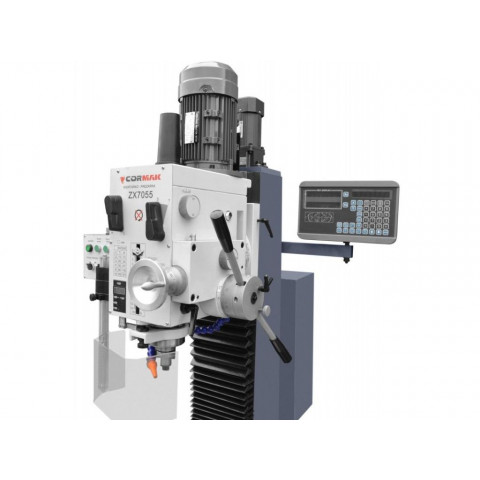

Фрезерно-свердлильний верстат CORMAK ZX 7055 DRO - це універсальне металообробне обладнання, яке дозволяє виконувати фрезерування, свердління, розточування, розгортання і нарізання різьби на всіх типах металу. Максимальний діаметр свердління становить 45 мм. Максимальний діаметр кінцевої фрези - 32 мм, торцевої фрези - 80 мм. Поворотна на ±90° фрезерна головка дає змогу виконувати обробку під кутом без перевстановлення заготовки.

Потужний шпиндель з конусом МТ4 дає високу жорсткість, точну передачу крутного моменту і можливість роботи з великими фрезами. Реверс шпинделя полегшує виведення інструменту і забезпечує швидке і точне нарізання різьби. Автоматична тришвидкісна подача шпинделя (0,1/ 0,18/ 0,26 мм/об) значно покращує точність і якість обробки, підвищує продуктивність роботи і зменшує навантаження на оператора. Масивний хрестовий стіл зі шліфованою поверхнею розміром 1000х240 мм забезпечує стабільну опору і дає змогу працювати з великими деталями. Для максимальної точності позиціонування, пришвидшення налаштувань і мінімізації помилок цей універсальний фрезерно-свердлильний верстат оснащений цифровою індикацією по 3 осях.

Особливості фрезерно-свердлильного верстата CORMAK ZX 7055 DRO

• Максимальний діаметр свердління - 45 мм
• Максимальний діаметр кінцевої фрези - 32 мм
• Максимальний діаметр торцевої фрези - 80 мм
• Нарізання різьби до M12
• Напруга живлення - 400 В
• Потужність двигуна - 1,5 кВт/ 2,1 к.с.
• Хід шпинделя - 125 мм
• Конус шпинделя МТ4

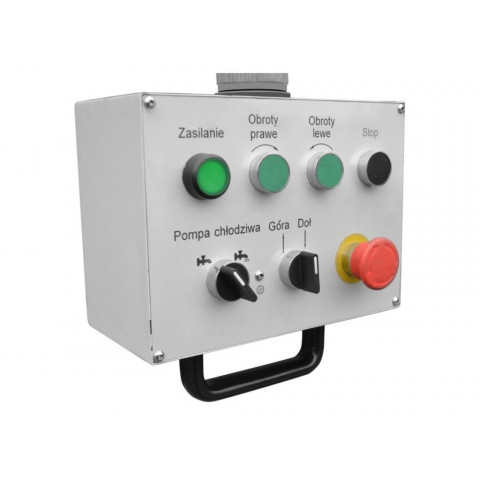

• Обертання шпинделя в обох напрямках (праворуч/ліворуч)
• Зубчаста коробка передач

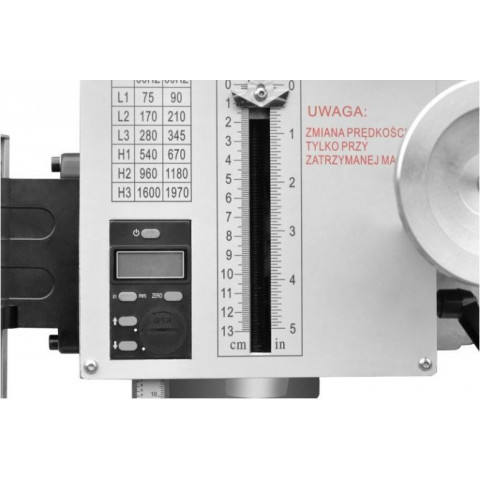

• 6-ступеневе регулювання обертів шпинделя у діапазоні 75-1600 об/хв
• Автоматична 3-швидкісна подача шпинделя (0,1/ 0,18/ 0,26 мм/об)
• Поворотна фрезерна головка (±90°)
• Регульована висота фрезерної головки

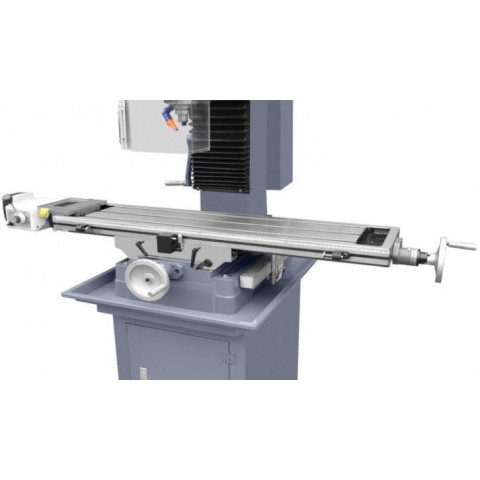

• Масивний хрестовий стіл зі шліфованою поверхнею і Т-подібними пазами
• Розмір столу - 1000х240 мм
• Хід столу (X/Y) - 670х185 мм

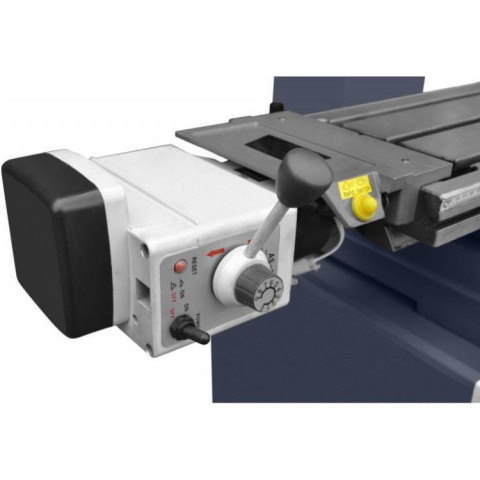

• Переміщення столу через прецизійні гвинти
• Цифрова індикація по трьох осях
• Система охолодження ЗОР
• Загартовані, шліфовані напрямні “ластівчин хвіст”
• Коробчаста колона з великою площею перерізу
• Лита чавунна станина з ребрами жорсткості
• Жорстка монолітна конструкція
• Вага 425 кг.

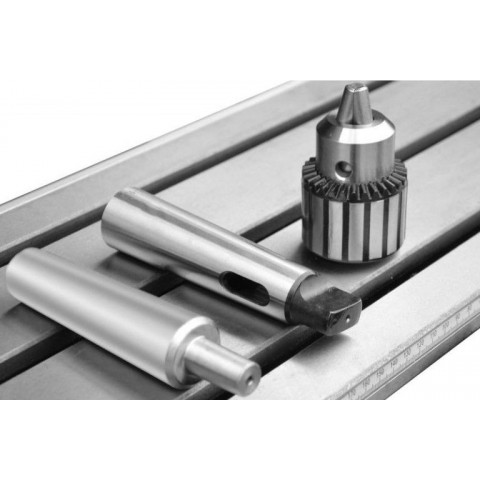

Комплектація фрезерно-свердлильного верстата CORMAK ZX 7055 DRO

В стандартну комплектацію входять:

• Свердлильний патрон 3-16 мм/B18
• Перехідна втулка MK4/MK3
• Перехідна втулка MK3/MK2.

Часті запитання

Щоб більше дізнатися про особливості фрезерно-свердлильних верстатів по металу, перегляньте відповіді на часті запитання.

Чому конус шпинделя MT4 вважається оптимальним для фрезерно-свердлильних верстатів?

Конус MT4 має великий діаметр і площу контакту, що забезпечує високу жорсткість, можливість використання великих фрез і точну передачу крутного моменту.

Чим корисні для фрезерно-свердлильного верстата напрямні типу «ластівчин хвіст»?

Такі напрямні мають велику площу контакту між рухомими поверхнями, що забезпечує високу жорсткість, відсутність люфтів і точне переміщення. Напрямні “ластівчин хвіст” значно жорсткіші за круглі і краще підходять для фрезерування.

Які переваги коробчастої форми колони фрезерно-свердлильного верстата?

Коробчаста конструкція колони має значно більшу жорсткість на вигин і кручення порівняно з відкритими профілями. Це дозволяє зменшити деформації і забезпечити стабільність шпинделя, що особливо важливо при роботі з великими фрезами і твердими матеріалами.

Які переваги автоматичної подачі шпинделя фрезерно-свердлильного верстата?

Автоматична подача шпинделя забезпечує стабільну та рівномірну подачу інструменту з постійною швидкістю, що суттєво підвищує точність і якість обробки, збільшує термін служби інструменту і прискорює обробку.

Навіщо фрезерно-свердлильному верстату реверс шпинделя?

Реверс шпинделя значно розширює можливості верстата, дозволяючи:

• Швидко і безпечно нарізати різьбу мітчиком
• Безпечно виводити свердло з глибоких отворів
• Швидко вивільнити інструмент при заклинюванні
• Працювати як з правими, так і з лівими фрезами.
